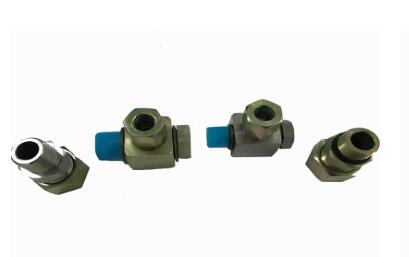

三通卡套接頭的安裝方法
發布時間：2021-5-12 9:50:15 來源:http://www.genialtech.cn/ 作者：鎮江華工儀表電器有限公司
摘要：三通卡套接頭具有連接牢靠、耐壓能力高、密封性和反復性好、安裝檢修方便、工作安全可靠等特點。它的工作原理是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。
上一篇我們送上的文章是不銹鋼卡套接頭的優點及特性詳細介紹為了更加全面的介紹三通卡套接頭、銅制卡套接頭、鋼制卡套接頭、卡套直通中間接頭、儀表閥門4、梯型橋架、儀表閥門1、儀表閥門2、儀表閥門3、SF-2B 一體化三閥組、等產品，我們將持續發布相關知識，幫助大家了解更多的信息。
三通卡套接頭具有連接牢靠、耐壓能力高、密封性和反復性好、安裝檢修方便、工作安全可靠等特點。它的工作原理是將鋼管插入卡套內，利用卡套螺母鎖緊，抵觸卡套，切入管子而密封。它與鋼管連接時不需焊接，有利于防火、防爆和高空作業，并能消除焊接不慎帶來的弊端。因而它是煉油、化工等系統自控裝置定制卡套接頭管路中的一種先進連接件。
三通卡套接頭的安裝方法：
1， 鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2， 把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3， 在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體， （管子一定要插到底）用手旋緊螺母。
4， 擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5， 達到壓力點后，再將壓緊螺母擰緊1/2圈。
6 ，將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套端面的空間�？ㄌ卓梢陨孕D(zhuǎn)，但不能軸向推移。
7， 最終定制黃銅卡套接頭，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。
